生产流程卡维护

一、功能介绍

  • 本功能主要用于工序管理应用,通过生产工单创建生产流程卡,实现工序过站、制程首检与巡检、工序首检与巡检。

二、操作说明

1、菜单路径:导航菜单进入“车间管理\工序管理\生产流程卡维护”。

2、准备工作:

3、创建流程卡

  • 第1步:选择维护界面
  • 第2步:输入过滤条件
  • 第3步:过滤生产工单
  • 第4步:选择需要生成流程卡的工单,注意生成之前要确保选择行工艺名称不可为空
  • 第5步:单击【创建流程卡】
  • 第6步:生产完成提示
  • 第7步:打开子窗口

图片[1]-生产流程卡维护-云上网

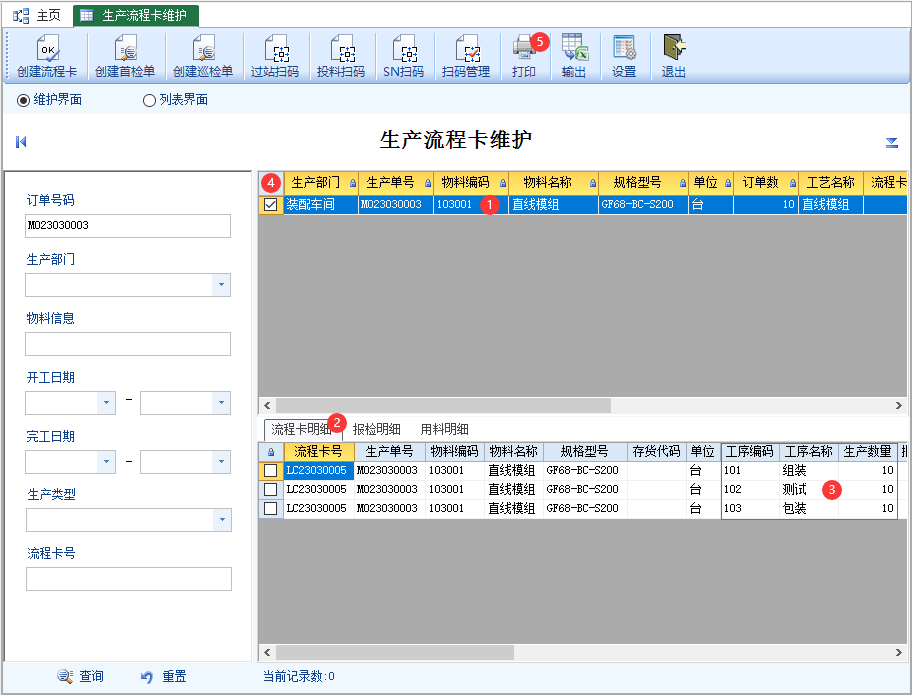

4、查看流程卡

  • 第1步:单击生产工单行
  • 第2步:单击流程卡页签
  • 第3步:流程卡的工艺路线
  • 第4步:选择生产工单行
  • 第5步:单击打印,输出生产流程卡

图片[2]-生产流程卡维护-云上网

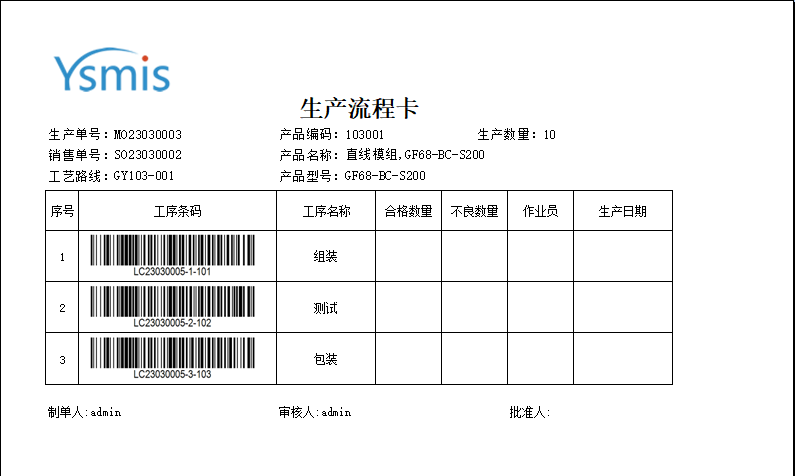

  • 生产流程卡打印界面

图片[3]-生产流程卡维护-云上网

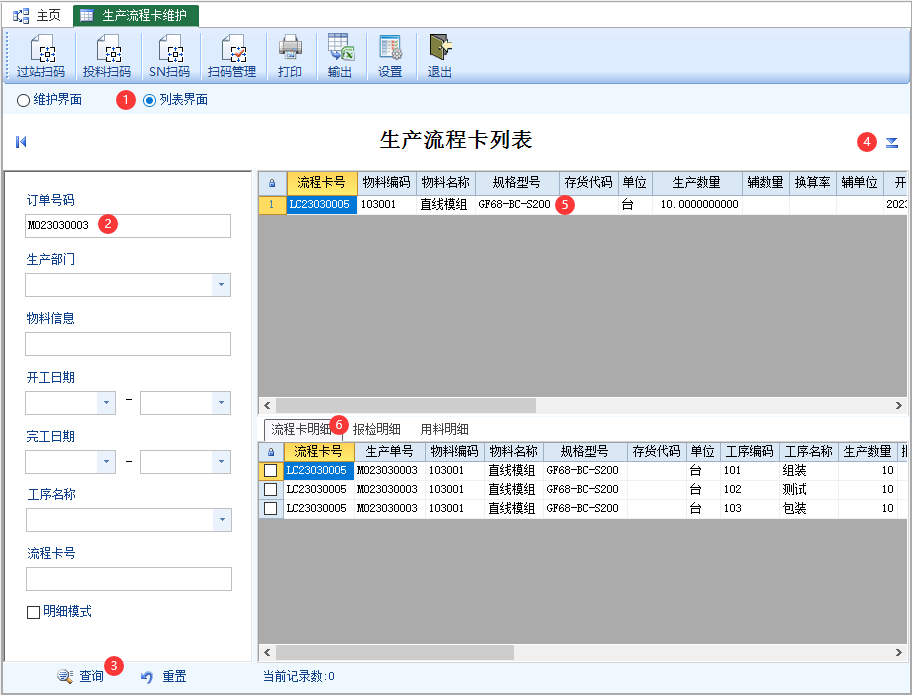

5、查询生产流程卡列表

  • 第1步:选择列表维护选项
  • 第2步:输入过滤条件
  • 第3步:按条件过滤符合条件的生产流程卡
  • 第4步:弹出子窗口
  • 第5步:单击流程卡行
  • 第6步:查看流程卡对应的工序明细

图片[4]-生产流程卡维护-云上网

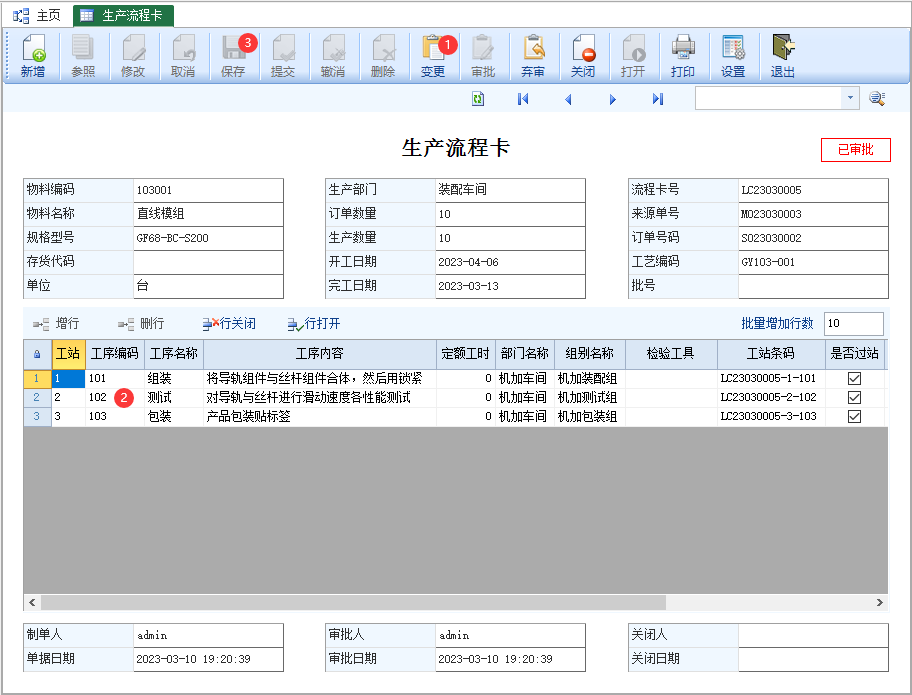

6、生产流程卡工艺路线变更

在列表界面,双击流程卡行,打开对应生产流程卡

  • 第1步:单击【变更】进行编辑状态
  • 第2步:维护新的工序路线
  • 第3步:单击【保存】结束

图片[5]-生产流程卡维护-云上网

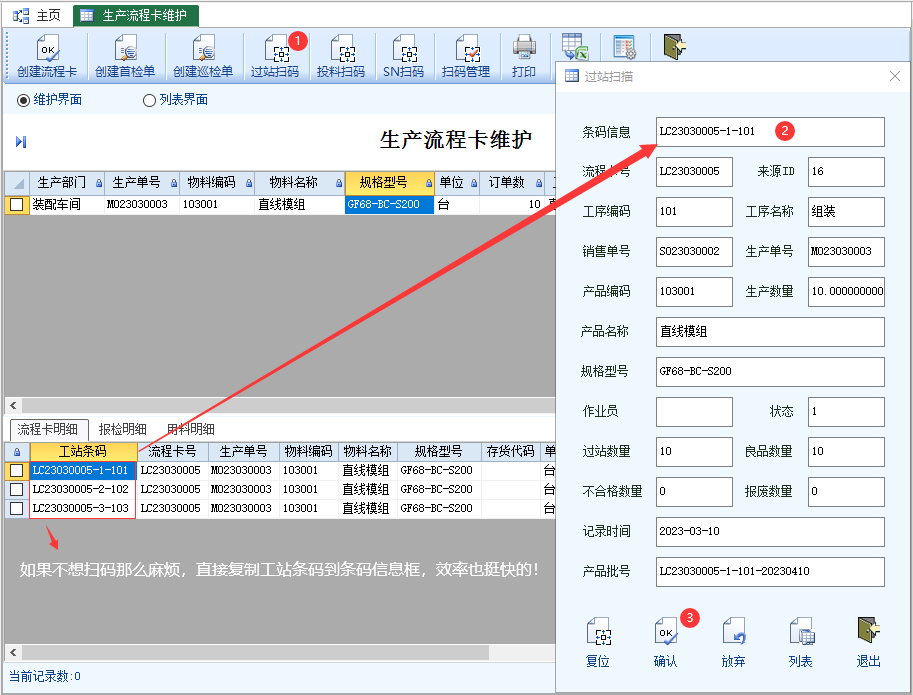

7、工序过站应用

  • 第1步:打开生产流程卡明细,单击【过站扫码】弹出过站扫描界面
  • 第2步:插上扫码枪,将工序条码信息扫入,并自动带出相关信息,并填写过站数量等
  • 第3步:单击【确认】结束

图片[6]-生产流程卡维护-云上网

  • 扫码后,重新单击流程卡行,可刷新扫码过站信息,见下图:

图片[7]-生产流程卡维护-云上网

注:其他扫码操作,详见:工序过站工序投料工序检验成品SN物料SN 扫码操作。

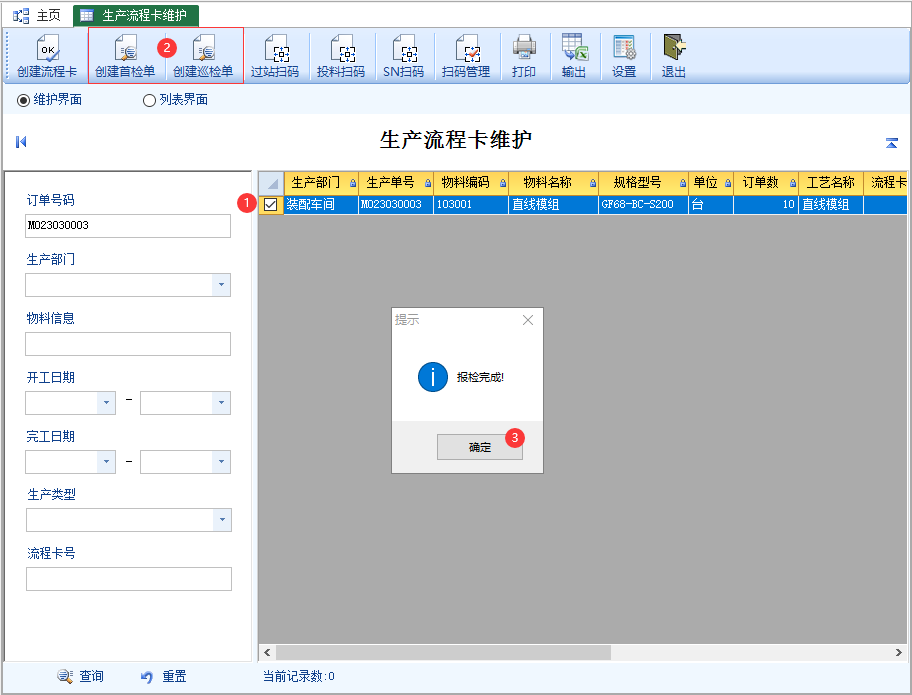

8、创建制程首检单与巡检单

要求:在维护界面,不打开子窗口的界面下操作报检

  • 第1步:选择生产订单行信息
  • 第2步:按不同的要求单击创建按钮,分制程首检与制程巡检
  • 第3步:单击【确认】完成报检

图片[8]-生产流程卡维护-云上网

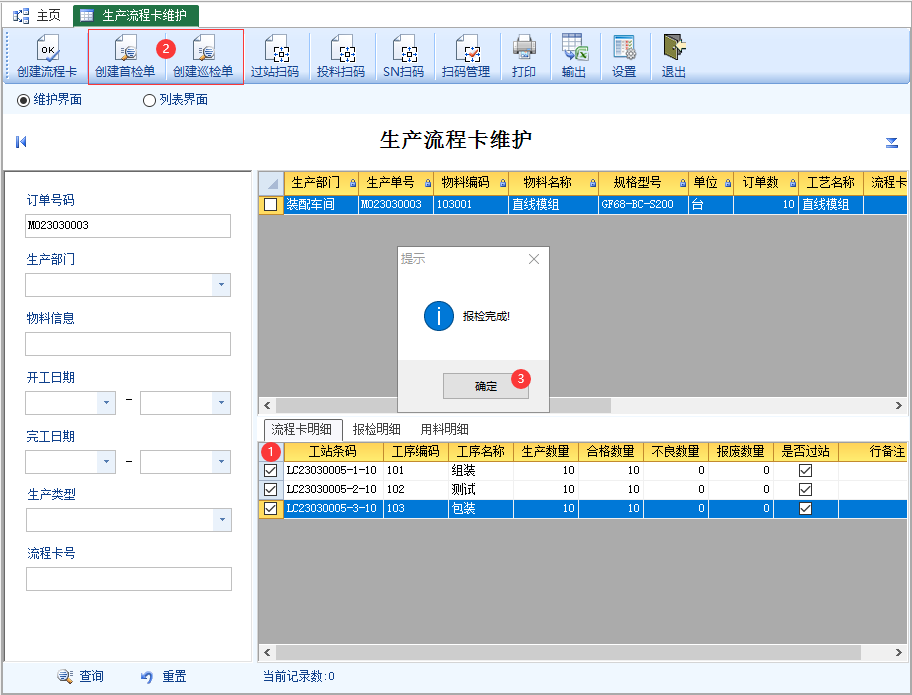

9、创建工序首检单与巡检单

要求:在维护界面,需打开子窗口的界面下操作报检

  • 第1步:选择流程卡工序行
  • 第2步:按不同的要求单击创建按钮,分工序首检与工序巡检
  • 第3步:单击【确认】完成报检

图片[9]-生产流程卡维护-云上网
